M Design

Klimatyzator z serii M Design, wyróżnia się dobrą efektywnością w chłodzeniu oraz grzaniu A++/A+. System filtracji BIO HEPA usunie z powietrza cząsteczki stałe do poziomu PM 0,3. Klimatyzacja posiada możliwość wyposażenia w moduł Wi-Fi.

samoczyszczenie

bio filtr

ogrzewanie w temp. zewn. -15°C

chłodzenie w temp. zewn. -25°C

ekologiczny czynnik chłodniczy R32

tryb oszczędzania energii

Wraz z urządzeniem otrzymasz:

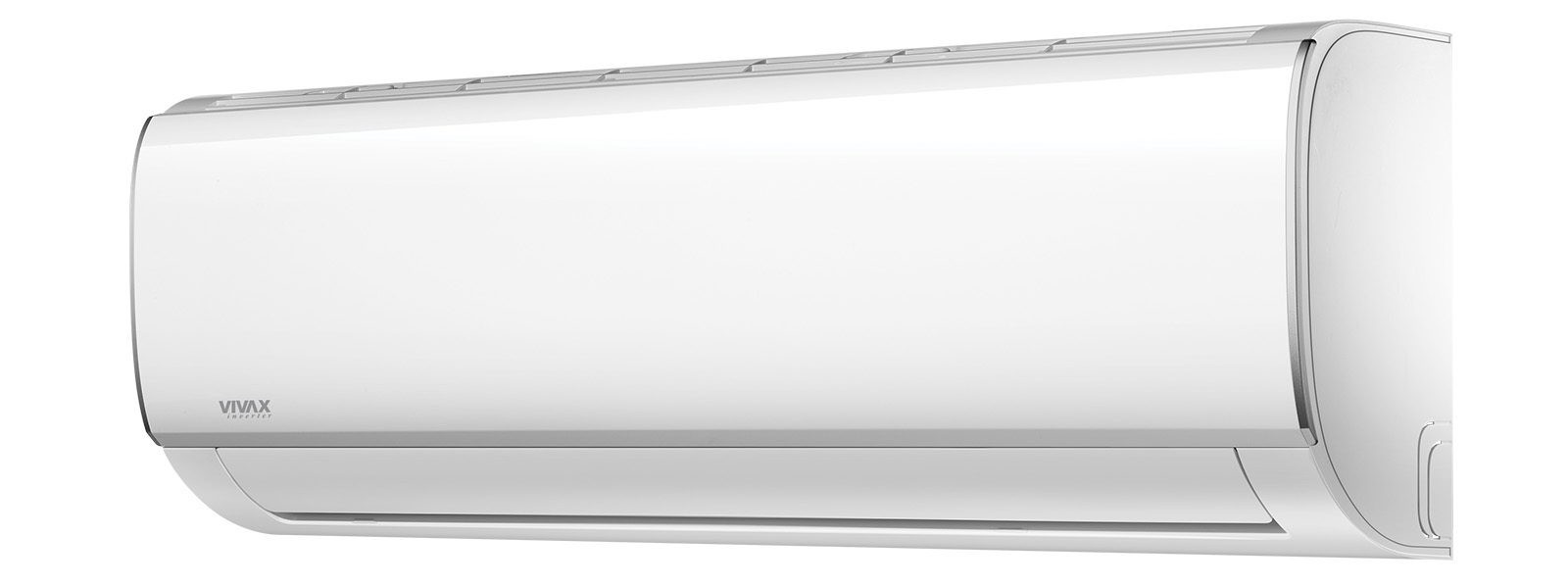

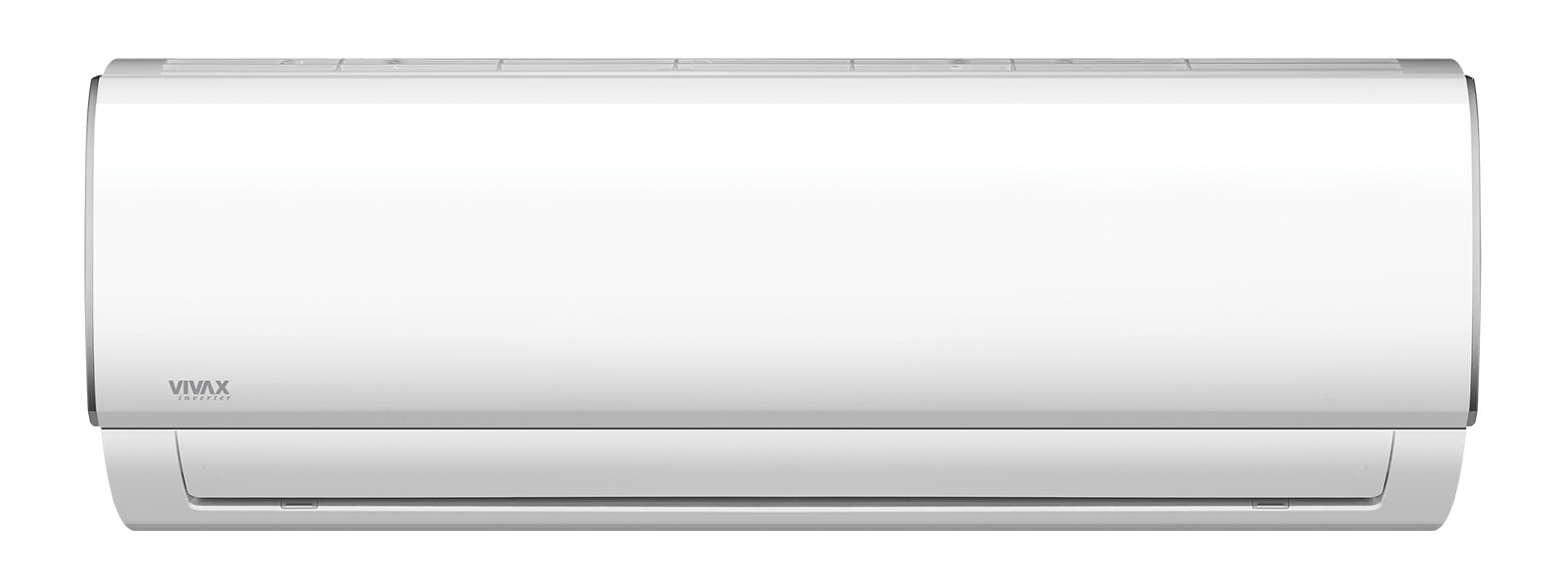

  • jednostkę wewnętrzną
  • jednostkę zewnętrzną

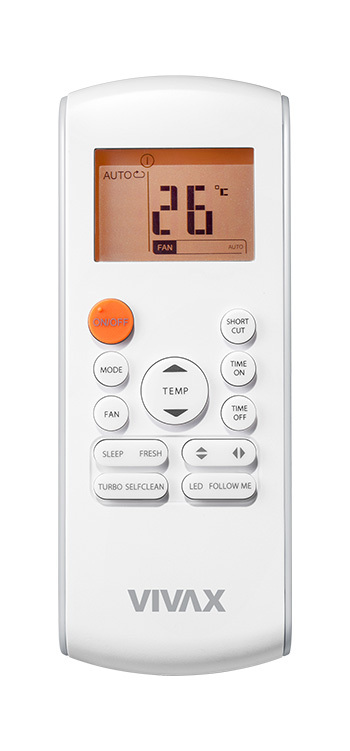

  • pilot bezprzewodowy

Dane techniczne

M DESIGN

ACP-09CH25AEMIs
ACP-12CH35AEMIs
ACP-18CH50AEMIs
ACP-24CH70AEMIs

CHŁODZENIE







Wydajność (W) 2638 (909~3400) 3517 (1114~4162) 5275 (3101~5832) 7034 (2081~7913)
Klasa efektywności energetycznej A++ A++ A++ A++
SEER Efektywność energetyczna 6,3 6,1 7,4 6,1
Zakres pracy w trybie chłodzenia -15°C ⩽ T ⩽ 50°C -15°C ⩽ T ⩽ 50°C -15°C ⩽ T ⩽ 50°C -15°C ⩽ T ⩽ 50°C
Szacowane obciążenie chłodzenia (W) 2800 3600 5200 7000
Pobór mocy (W) 732 (100~1240) 1213 (130~1580) 1550 (560~2050) 2600 (420~3150)

OGRZEWANIE







Wydajność (W) 2930 (820~3370) 3810 (1084~4220) 5570 (3100~5850) 7330 (1610-7913)
Klasa efektywności energetycznej A+ A+ A+ A+
SCOP Efektywność ogrzewania 4,0 4,0 4,0 4,0
Zakres pracy w trybie ogrzewania -15°C ⩽ T ⩽ 30°C -15°C ⩽ T ⩽ 30°C -15°C ⩽ T ⩽ 30°C -15°C ⩽ T ⩽ 30°C
Szacowane obciążenie ogrzewania (W) 2600 2700 4100 4800
Pobór mocy (W) 733 (120~1200) 1088 (100~1680) 1570 (780~2000) 2400 (300~2750)

JEDNOSTKA WEWNĘTRZNA







Przepływ powietrza (m3/h) - HI /MID/LOW 466 / 360 / 325 540 / 430 / 314 840 / 680 / 540 980 / 817 / 662
Wydajność osuszania (L/h) 1,0 1,2 1,8 2,4
Hałas-ciśnienie akustyczne (dB(A)) - HI /MID/LOW 38,5/ 32 / 25 / 21 40,5 / 34,5 / 25 / 21 42,5 / 36 / 26 / 20 45 / 40,5 / 36 / 30
Głośność w warunkach standardowych (dB) ⩽ 54 ⩽ 55 ⩽ 56 ⩽ 59
Wymiary opakowania (mm) 870 x 270 x 365 870 x 270 x 365 1035 x 295 x 385 1120 x 405 x 315
Wymiary urządzenia (mm) 805 x 194 x 285 805 x 194 x 285 957 x 213 x 302 104- x 220 x 327
Waga brutto / netto (kg) 9,7 / 7,6 9,8 / 7,6 13 / 10 15,8 / 12,3

JEDNOSTKA ZEWNĘTRZNA







Hałas - ciśnienie akustyczne (dB(A)) ⩽ 55,5 ⩽ 56 ⩽ 56 ⩽ 59
Głośność w warunkach standardowych (dB) ⩽ 62 ⩽ 63 ⩽ 63 ⩽ 67
Czynnik chłodniczy R32 R32 R32 R32
Rozstaw mocowań (mm) 452 452 511 663
Wymiary opakowania (mm) 835 x 300 x 540 835 x 300 x 540 915 x 370 x 615 995 x 398 x 740
Wymiary urządzenia (mm) 720 x 270 x 495 720 x 270 x 495 805 x 330 x 554  890 x 342 x 673
Waga brutto / netto (kg) 25,4 / 23,2  25 / 23,2 35,4 / 32,7 45,9 / 42,9

POŁĄCZENIA







Średnica rury fazy ciekłej 1 / 4 '' 1 / 4 '' 1 / 4 '' 3/ 8''
Średnica rury fazy gazowej 3 / 8 '' 3 / 8 '' 1 / 2 '' 5 / 8''
Maksymalna długość instalacji (m) 25 25 30 50
Maksymalna różnica wysokości (m) 10 10 20 25
Długość instalacji z wstępnym napełnieniem (m) 5 5 5 5
Dodatkowa ilość czynnika chłodniczego (g / m) 12 12 12 24

ZASILANIE





Przewód komunikacyjny (mm2) 5 x 1,5 5 x 1,5 5 x 1,5 5 x 1,5
Przewód zasilający JW / JZ 220-240 V / 1 /50 Hz (mm2) 3 x 1,5 3 x 1,5 3 x 1,5 3 x 2,5



Wymiary

wymiary
wymiary
